Một miếng đệm vết thương xoắn ốc là gì?

một là gì Vòng đệm vết thương xoắn ốc ?

Miếng đệm vết thương xoắn ốc là miếng đệm kín bán kim loại được chế tạo bằng cách cuộn một dải kim loại được tạo hình sẵn và vật liệu độn mềm lại với nhau thành các lớp xen kẽ, tạo thành một vòng đàn hồi bịt kín khe hở giữa hai mặt bích. Sự kết hợp giữa cuộn dây kim loại có lò xo và chất độn mềm giúp miếng đệm có khả năng phục hồi nhẹ khi áp suất thay đổi, giúp miếng đệm luôn bịt kín ngay cả khi tải bu lông và nhiệt độ thay đổi trong quá trình vận hành.

Cấu trúc này là thứ phân biệt một miếng đệm vết thương xoắn ốc với một miếng đệm kim loại rắn hoặc hoàn toàn mềm. Chỉ riêng một miếng đệm mềm có thể bị nén vĩnh viễn và mất đi lớp bịt kín, trong khi chỉ riêng một miếng đệm bằng kim loại cứng thường không thể đáp ứng được những bất thường bề mặt nhỏ trên mặt bích. Một miếng đệm vết thương xoắn ốc nằm giữa hai loại, đó là lý do tại sao nó vẫn là một trong những loại miếng đệm được chỉ định rộng rãi nhất trên đường ống, bình chịu áp lực và bộ trao đổi nhiệt.

Các nhà sản xuất miếng đệm vết thương xoắn ốc có uy tín chế tạo những miếng đệm này xung quanh ba bộ phận chính, dải cuộn kim loại, vật liệu độn và một hoặc nhiều vòng đỡ, mỗi vòng sẽ được đề cập trong phần tiếp theo.

Vòng đệm vết thương xoắn ốc Xây dựng: Thành phần cốt lõi

Mỗi miếng đệm dạng xoắn ốc được chế tạo từ một bộ nhỏ các bộ phận tiêu chuẩn, mặc dù sự kết hợp vật liệu chính xác sẽ thay đổi dựa trên các điều kiện sử dụng mà nó cần xử lý.

Dải cuộn kim loại

Một dải kim loại mỏng, được tạo hình sẵn, thường là thép không gỉ, được quấn thành hình xoắn ốc. Dải này cung cấp lò xo phía sau cho phép miếng đệm phản ứng với những thay đổi nhỏ trong tải trọng của bu lông và chuyển động của mặt bích mà không làm mất tiếp xúc với bề mặt bịt kín.

Vật liệu phụ

Chất độn mềm, thường là than chì hoặc PTFE, được quấn thành từng lớp xen kẽ với dải kim loại. Chất độn lấp đầy những chỗ không đều trên bề mặt cực nhỏ trên mặt bích và mang lại khả năng bịt kín ban đầu trước khi cuộn dây kim loại đảm nhận tải trọng bịt kín dài hạn.

Vòng ngoài và vòng trong

Vòng định tâm bên ngoài giữ cho miếng đệm được đặt chính xác bên trong vòng tròn bu lông và bảo vệ cuộn dây khỏi bị nén quá mức, trong khi vòng trong tùy chọn bổ sung thêm hỗ trợ hướng tâm và giúp ngăn ngừa hiện tượng vênh trong các ứng dụng áp suất cao hơn.

Miếng đệm vết thương xoắn ốc tạo ra vết bịt như thế nào

Hiệu suất bịt kín đến từ mối quan hệ cơ học đơn giản giữa tải trọng bu lông và lực nén của miếng đệm. Khi các bu lông mặt bích được siết chặt, cuộn dây và chất độn nén lại với nhau, tạo ra ứng suất bám trên mặt đệm cho đến khi nó đủ cao để chặn đường dẫn chất lỏng.

Đây là mẫu tham chiếu chung chứ không phải là thử nghiệm đo đơn lẻ và hình dạng đường cong thực tế phụ thuộc vào loại chất độn, mật độ cuộn dây và độ hoàn thiện bề mặt mặt bích. Mối quan hệ tổng thể được duy trì ở hầu hết các hệ thống lắp đặt: lực ép lên chỗ ngồi tăng đều đặn khi tải trọng của bu lông tăng lên, cho đến khi miếng đệm đạt đến điểm có thể chặn hoàn toàn khe hở bịt kín.

Vật liệu độn phổ biến cho miếng đệm vết thương xoắn ốc

Lựa chọn chất độn là một trong những quyết định đầu tiên trong việc lựa chọn miếng đệm vết thương xoắn ốc, vì nó ảnh hưởng trực tiếp đến phạm vi nhiệt độ và khả năng tương thích hóa học.

Xếp hạng áp suất và nhiệt độ theo loại phụ

Bởi vì vật liệu độn đặt trần nhiệt độ thực tế cho miếng đệm vết thương xoắn ốc, đây thường là thông số kỹ thuật đầu tiên cần xác nhận trước khi lựa chọn giữa miếng đệm vết thương xoắn ốc chứa đầy than chì và miếng đệm vết thương xoắn ốc chứa đầy PTFE.

Than chì vẫn là chất độn được chỉ định phổ biến nhất cho dịch vụ công nghiệp nói chung, mang lại sự cân bằng thực tế giữa khả năng chịu nhiệt độ và khả năng kháng hóa chất, trong khi chất độn gốm và mica được dành riêng cho thiết bị xử lý nhiệt độ cao hơn.

Xếp hạng cấp áp suất điển hình cho vòng đệm vết thương xoắn ốc

Các miếng đệm vết thương xoắn ốc được sản xuất để phù hợp với các loại áp suất mặt bích tiêu chuẩn, do đó, kích thước và mật độ cuộn dây có tỷ lệ với định mức cấp của mặt bích mà chúng được lắp đặt trên đó.

Những số liệu này là giá trị tham chiếu nhiệt độ phòng gần đúng cho các loại mặt bích thông thường và chiều cao thanh trong biểu đồ được chia tỷ lệ để dễ đọc thay vì được vẽ theo đúng tỷ lệ. Áp suất thực tế cho phép luôn phụ thuộc vào vật liệu mặt bích cụ thể, nhiệt độ và mã thiết kế hiện hành.

Vòng đệm vết thương xoắn ốc và vòng đệm chung: Sự khác biệt chính

Các miếng đệm vết thương xoắn ốc và các miếng đệm kiểu vòng, hoặc RTJ, đều phổ biến trong đường ống áp suất cao hơn, nhưng chúng bịt kín theo những cách khác nhau và phù hợp với các tình huống khác nhau.

Miếng đệm vết thương xoắn ốc thường mang lại khả năng phục hồi nén tốt hơn và khả năng chịu đựng tốt hơn đối với các khuyết tật nhỏ trên bề mặt mặt bích, trong khi miếng đệm RTJ, hoàn toàn bằng kim loại, thường xử lý áp suất và nhiệt độ cao hơn nhưng yêu cầu mặt bích có rãnh được gia công chính xác và không nhằm mục đích tái sử dụng sau khi tháo ra.

Nơi sử dụng vòng đệm vết thương xoắn ốc trong các ngành công nghiệp

Sự kết hợp giữa khả năng chịu áp suất, phạm vi nhiệt độ và khả năng phục hồi lực nén làm cho miếng đệm vết thương xoắn ốc trở thành lựa chọn phổ biến trên một số loại thiết bị xử lý.

Hệ thống đường ống hơi nước

Một miếng đệm dạng xoắn ốc dành cho dịch vụ đường ống hơi nước cần phải xử lý chu kỳ nhiệt lặp đi lặp lại khi đường dây nóng lên và nguội đi, đó là nơi cuộn dây kim loại lò xo giúp duy trì độ kín thông qua sự thay đổi nhiệt độ.

Bộ trao đổi nhiệt

Một miếng đệm dạng xoắn ốc dành cho các ứng dụng trao đổi nhiệt thường có kích thước theo kiểu mặt bích cụ thể và phải chịu được cả áp suất bên trong cũng như sự giãn nở nhiệt của vỏ bộ trao đổi nhiệt trong chu kỳ khởi động và tắt máy.

Bình chịu áp lực

Một miếng đệm dạng xoắn ốc để đóng kín bình chịu áp lực được lựa chọn dựa trên áp suất thiết kế của bình và môi trường xử lý bên trong, với vật liệu độn được chọn để phù hợp với môi trường hóa học.

Đường ống hóa dầu và xử lý

Trên khắp các nhà máy lọc dầu và nhà máy hóa chất, các miếng đệm quấn dạng xoắn ốc được sử dụng tại các kết nối mặt bích trên toàn mạng lưới đường ống, nơi chất lượng sản xuất nhất quán từ nhà cung cấp miếng đệm quấn dạng xoắn ốc hỗ trợ hiệu suất có thể dự đoán được trong các cơ sở lắp đặt lớn.

Cách xác định và chọn miếng đệm vết thương xoắn ốc phù hợp

Hầu hết các nhà sản xuất gioăng quấn dạng xoắn ốc đều tuân theo quy ước mã hóa màu chung trên vòng ngoài và dải đệm, điều này giúp có thể xác định vật liệu cuộn dây và vật liệu độn mà không cần tháo rời gioăng.

Khi chọn một miếng đệm, việc khớp vật liệu vòng ngoài với môi trường mặt bích và xác nhận đường kính bên trong và bên ngoài chính xác so với cấp áp suất mặt bích là hai bước kiểm tra cần thực hiện trước khi lắp đặt, cùng với yêu cầu miếng đệm vết thương xoắn ốc tùy chỉnh cho bất kỳ mẫu mặt bích không chuẩn nào.

Giới thiệu về Công ty TNHH Vật liệu niêm phong Ninh Ba Rilson

Công ty TNHH Vật liệu niêm phong Ninh Ba Rilson được thành lập vào năm 2007 và có trụ sở tại Ninh Ba, tỉnh Chiết Giang, với cơ sở sản xuất trải dài 20.000 mét vuông . Công ty tập trung vào hoạt động an toàn và đáng tin cậy của hệ thống làm kín chất lỏng, giúp khách hàng xác định công nghệ làm kín phù hợp với điều kiện quy trình của họ.

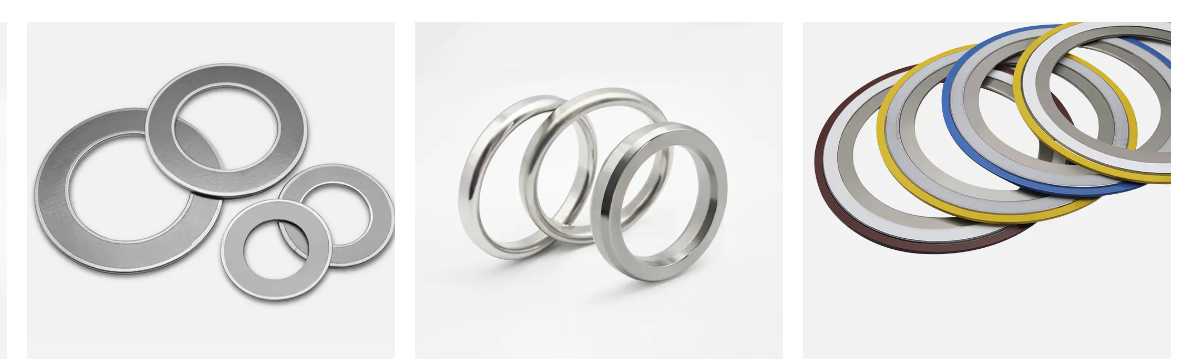

Nhiều dây chuyền sản xuất hỗ trợ thiết kế và sản xuất các miếng đệm kín và các vật liệu bịt kín liên quan cho các lĩnh vực dầu khí, hóa chất, điện, đóng tàu và sản xuất máy móc. Là nhà sản xuất gioăng công nghiệp, dòng sản phẩm chính bao gồm gioăng xoắn ốc, gioăng nối vòng, gioăng kammprofile, gioăng kim loại dạng sóng, gioăng bộ cách nhiệt và gioăng không amiăng, bao gồm cả gioăng kim loại và định dạng bán kim loại.

Hoạt động với tư cách là nhà cung cấp miếng đệm vết thương xoắn ốc cho khách hàng ở nhiều khu vực, công ty hỗ trợ các chương trình miếng đệm vết thương xoắn ốc OEM và các yêu cầu miếng đệm vết thương xoắn ốc tùy chỉnh cùng với danh mục tiêu chuẩn của mình, dựa trên nhiều năm kinh nghiệm sản xuất trên phạm vi sản phẩm bịt ​​kín.

Công ty hoạt động dựa trên các nguyên tắc cốt lõi về tính liêm chính, chính xác, đổi mới và thành công chung, với mục đích xây dựng giá trị lâu dài cho khách hàng, nhân viên và ngành công nghiệp làm kín chất lỏng nói chung.
