Cần lưu ý những gì khi lắp đặt gioăng kim loại dạng sóng?

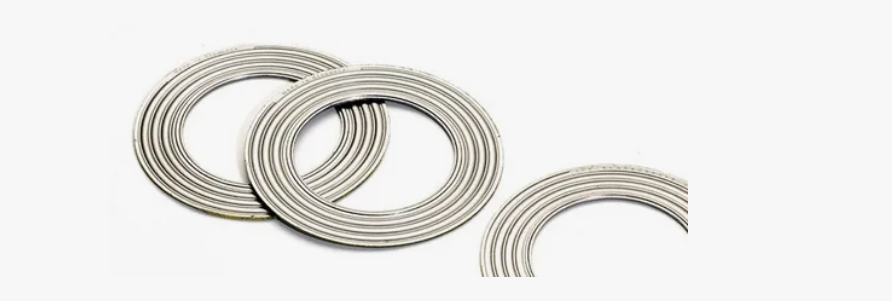

Miếng đệm kim loại dạng sóng , như một vật liệu bịt kín hiệu suất cao, được sử dụng rộng rãi trong các ngành công nghiệp như hóa dầu, năng lượng, năng lượng và sản xuất máy móc. Trong điều kiện áp suất cao, áp suất cao, ăn mòn cao hoặc thay đổi theo chu kỳ, các miếng đệm kim loại dạng sóng với khả năng phục hồi đàn hồi và khả năng chống nén tuyệt vời đã trở thành lựa chọn lý tưởng để bịt kín mặt bích trong nhiều thiết bị. Tuy nhiên, cho dù miếng đệm có hoạt động tốt đến đâu thì việc lắp đặt không đúng cách có thể gây rò rỉ, dập nát hoặc thậm chí là tai nạn an toàn. Vì vậy, việc cài đặt đúng là rất quan trọng.

Sau đây là chi tiết về cách sử dụng đúng các miếng đệm kim loại dạng sóng từ ba khía cạnh: chuẩn bị trước khi lắp đặt, các điểm lắp ráp và các lỗi thường gặp.

1. Chuẩn bị trước khi cài đặt
Trước khi lắp đặt các miếng đệm kim loại dạng sóng, cần phải thực hiện một loạt các bước kiểm tra và xác nhận để đảm bảo rằng miếng đệm ở trong môi trường hoạt động phù hợp.

(1) Kiểm tra xem bề mặt mặt bích có phẳng và sạch không
Bề mặt bịt kín của mặt bích phải không có vết trầy xước, gờ, rỉ sét hoặc các mảnh đệm còn sót lại.
Làm sạch bằng bàn chải sắt hoặc dung môi.
Độ nhám bề mặt phải đáp ứng các yêu cầu về miếng đệm; nếu không, nó sẽ ảnh hưởng đến hiệu suất bịt kín.
Đặc biệt đối với miếng đệm kim loại, yêu cầu chất lượng đối với bề mặt bịt kín thậm chí còn cao hơn; bất kỳ khiếm khuyết nào cũng có thể dẫn đến rò rỉ.

(2) Xác nhận thông số kỹ thuật và kiểu đệm đệm
Trước khi cài đặt, hãy kiểm tra:
Liệu vật liệu đệm có phù hợp với điều kiện làm việc hay không (ví dụ: thép không gỉ, lớp phủ than chì, v.v.)?
Kích thước có khớp với mặt bích không
Độ dày có phù hợp không
Liệu xếp hạng nhiệt độ và áp suất có đáp ứng yêu cầu hay không
Tránh sử dụng gioăng “đủ kín” để tránh ảnh hưởng đến hiệu quả bịt kín.

(3) Kiểm tra xem kết cấu tôn có còn nguyên vẹn không
Các nếp gấp là cấu trúc cốt lõi mang lại hiệu quả bịt kín và phục hồi đàn hồi của miếng đệm. Trước khi cài đặt, phải xác nhận rằng:
Các nếp gấp không bị gãy
Không có biến dạng rõ ràng
Than chì, PTFE và các lớp phủ khác được đặt chắc chắn và không bị bong ra.
Nếu phát hiện thấy hư hỏng thì cần thay thế ngay.

2. Những điểm chính để lắp đặt gioăng kim loại sóng
Quy trình lắp đặt đúng có thể cải thiện hiệu quả hiệu suất bịt kín và tuổi thọ của dịch vụ.
(1) Định tâm chính xác
Miếng đệm phải được định tâm chính xác trên mặt bích và không thể lệch. Độ lệch tâm sẽ dẫn đến ứng suất không đều, gây ra:
Quá áp ở một số khu vực dẫn đến hư hỏng miếng đệm
Áp lực không đủ ở một số khu vực dẫn đến rò rỉ
Nếu mặt bích lớn, nên sử dụng công cụ định vị tạm thời để hỗ trợ lắp đặt.

(2) Siết bu lông đồng đều và đối xứng
Siết chặt là bước quan trọng trong quá trình lắp đặt gioăng tôn và phải tuân theo nguyên tắc “phân đoạn đối xứng”:
Các bước thắt chặt thường như sau:
Đầu tiên, siết chặt trước với lực mô-men xoắn 30%
Thứ hai, siết đều với lực siết 60%
Thứ ba, đạt mô-men xoắn 100%
Cuối cùng, kiểm tra lại theo đường chéo
Phương pháp này đảm bảo ứng suất ổn định lên miếng đệm, tránh lực nén quá mức ở một bên hoặc không đủ kín ở bên kia.

(3) Kiểm soát lực siết thích hợp
Vòng đệm kim loại dạng sóng có yêu cầu cụ thể về lực siết:
Quá thấp: Độ kín không tốt, gây rò rỉ
Quá cao: Các nếp gấp bị hư hỏng, mất đi tính đàn hồi và khả năng phục hồi
Nên siết chặt theo kiểu đệm, cấp mặt bích và thông số kỹ thuật của bu lông, tham khảo bảng mô-men xoắn do nhà sản xuất cung cấp.

(4) Tránh bôi dầu bôi trơn trực tiếp lên bề mặt gioăng
Một số người lắp đặt quen với việc bôi dầu hoặc mỡ lên bề mặt gioăng, điều này sẽ ảnh hưởng đến ma sát giữa gioăng và bề mặt bịt kín, dẫn đến:
Vòng đệm trượt
Niêm phong không ổn định
Nồng độ ứng suất
Chất bôi trơn chỉ nên được bôi một lượng nhỏ vào bu lông và không bao giờ được bôi vào miếng đệm.

3. Những điểm cần kiểm tra sau khi cài đặt
Sau khi cài đặt, cần phải kiểm tra toàn diện:
(1) Xác nhận xem mô-men xoắn bu lông có đáp ứng tiêu chuẩn hay không
Sử dụng cờ lê lực để kiểm tra lại nhằm tránh sai sót do phán đoán thủ công.

(2) Kiểm tra những thay đổi trong khe hở mặt bích
Khoảng cách ở cả hai bên của mặt bích phải nhất quán; mặt khác, nó chỉ ra:
Miếng đệm không ở giữa
Lực bu lông không đều
Cần phải điều chỉnh lại.

(3) Quan sát rò rỉ khi chạy thử
Hãy chú ý kỹ trong quá trình điều áp hoặc sưởi ấm hệ thống:
Bất kỳ sự rò rỉ nhỏ nào
Bất kỳ âm thanh hoặc rung động bất thường nào
Bất kỳ hiện tượng quá nhiệt cục bộ nào
Nếu cần, hãy thực hiện siết nhiệt thứ cấp để cải thiện hiệu suất bịt kín.

4. Tránh những sai lầm phổ biến này
Khi lắp đặt gioăng kim loại dạng sóng, những sai sót sau đây rất dễ gây rò rỉ hoặc hư hỏng:

Sử dụng trực tiếp gioăng cũ
Bề mặt đệm bị nhiễm dầu, nước hoặc tạp chất
Tiếp tục sử dụng mặt bích bị biến dạng nghiêm trọng
Không siết chặt bu lông theo tiêu chuẩn mô-men xoắn
Sử dụng miếng đệm vượt quá điều kiện hoạt động (nhiệt độ hoặc áp suất quá cao)
Tránh những vấn đề này đảm bảo niêm phong thực sự đáng tin cậy.

Các miếng đệm kim loại dạng sóng có khả năng bịt kín và thích ứng tuyệt vời, nhưng chỉ khi được lắp đặt đúng cách. Chỉ bằng cách tiến hành kiểm tra kỹ lưỡng trước khi lắp đặt, đảm bảo phân bổ ứng suất đều trong quá trình lắp đặt và thực hiện kiểm tra sau lắp đặt thì miếng đệm mới có thể đạt được tuổi thọ và hiệu suất bịt kín dự kiến. Đối với thiết bị công nghiệp, một miếng đệm nhỏ rất quan trọng để đảm bảo toàn bộ hệ thống hoạt động an toàn; do đó, việc cài đặt không được xem nhẹ.
