Công ty TNHH Ningbo Rilson Neal Neating Vật liệu, là dành riêng để đảm bảo an toàn và đáng tin cậy Hoạt động của các hệ thống niêm phong chất lỏng, cung cấp khách hàng công nghệ niêm phong thích hợp giải pháp.
Trong hóa dầu, năng lượng điện, năng lượng hạt nhân và các lĩnh vực công nghiệp khác, điều kiện làm việc ở nhiệt độ cao và áp suất cao (HT/HP) có những yêu cầu rất nghiêm ngặt về hiệu suất của phớt. Các miếng đệm thông thường dễ bị hỏng trong điều kiện khắc nghiệt, dẫn đến rò rỉ trung bình, hư hỏng thiết bị và thậm chí là tai nạn an toàn. Vòng đệm kim loại đã trở thành sự lựa chọn không thể thay thế trong điều kiện nhiệt độ và áp suất cao do thiết kế cấu trúc và đặc tính vật liệu độc đáo của nó.
1. Đặc tính vật liệu: chịu nhiệt độ cao, chịu áp lực cao, chống ăn mòn
Chịu nhiệt độ cao (-200oC ~ 1000oC)

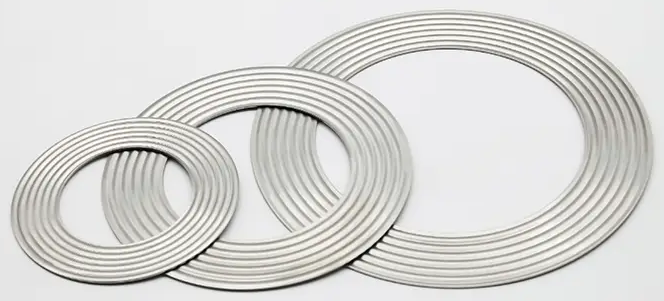

Miếng đệm kim loại dạng sóng được làm bằng vật liệu hợp kim hiệu suất cao và có thể chịu được nhiệt độ khắc nghiệt:
Thép không gỉ (316/321): thích hợp cho -200oC ~ 600oC, chống ăn mòn nói chung.
Inconel 600/625: chịu nhiệt độ lên tới 1000oC, chống ăn mòn hydro sunfua (H₂S).
Hastelloy C-276: chịu được axit mạnh (như axit clohydric, axit sulfuric) và quá trình oxy hóa ở nhiệt độ cao.
So sánh: Các miếng đệm phi kim loại (như than chì, cao su) sẽ cacbon hóa hoặc nóng chảy trên 500oC, trong khi các miếng đệm phẳng bằng kim loại thông thường dễ bị biến dạng dão ở nhiệt độ cao.
Khả năng chống biến dạng áp suất cao (> 50MPa)
Cấu trúc tôn kim loại có thể biến dạng đàn hồi dưới áp suất cao để bù đắp cho sự không đồng đều của bề mặt mặt bích và ngăn ngừa hỏng hóc.
Khả năng chống rão: Tỷ lệ phục hồi đàn hồi của gioăng tôn lớn hơn 90%, trong khi gioăng kim loại phẳng dễ bị biến dạng dẻo dưới áp suất cao, dẫn đến bu lông bị lỏng và rò rỉ.
Khả năng chống ăn mòn và khả năng tương thích với phương tiện truyền thông
Công nghệ phủ bề mặt: Có thể mạ PTFE (kháng axit và kiềm), bạc (tăng cường độ dẫn nhiệt) hoặc niken (chống ăn mòn ion clorua).
Môi trường áp dụng: khí axit (CO₂, H₂S), kiềm mạnh, kim loại lỏng, v.v.
So sánh: Miếng đệm cao su dễ bị phồng khi tiếp xúc với dầu, còn miếng đệm than chì dễ bị hóa bột trong môi trường oxy hóa mạnh.
2. Ưu điểm về cấu trúc: bù đàn hồi và hiệu suất bịt kín cao
Cơ chế bù đàn hồi sóng
Cấu trúc đỉnh-thung lũng gợn sóng tạo ra biến dạng đàn hồi khi chịu áp lực, tự động thích ứng với sự không bằng phẳng của bề mặt mặt bích.
Hiệu suất phục hồi: Ngay cả khi tải trước của bu lông giảm, cấu trúc tôn vẫn có thể duy trì độ kín (các miếng đệm phẳng bị rò rỉ khi chúng bị lỏng).
Thiết kế composite nhiều lớp (miếng đệm tăng cường)
Các nếp gấp kim loại bên trong than chì linh hoạt bên ngoài: cả độ bền kim loại và khả năng bịt kín phi kim loại.
Kịch bản ứng dụng: đường ống dẫn hơi chính của nhà máy điện hạt nhân (cần chịu được nhiệt độ cao và đồng thời bức xạ).
So sánh: Các miếng đệm kim loại phẳng không thể thích ứng với biến dạng mặt bích và dễ bị rò rỉ do tập trung ứng suất cục bộ.
So sánh hiệu suất với các miếng đệm truyền thống ：
| Chỉ số hiệu suất | Miếng đệm kim loại dạng sóng | Miếng đệm kim loại phẳng | Miếng đệm phi kim loại (graphite/cao su) |
| Giới hạn chịu nhiệt độ | -200oC ~ 1000oC | -100oC ~ 600oC | -50oC~500oC |
| Giới hạn kháng áp | 50MPa | 30MPa | 10MPa |
| Khả năng chống leo | Cực kỳ chắc chắn (tỷ lệ hồi phục đàn hồi > 90%) | Yếu (dễ biến dạng dẻo) | không có |
| Khả năng tương thích phương tiện | Rộng (yêu cầu vật liệu/lớp phủ) | chung | Hạn chế (sợ axit và kiềm) |
3. Điểm bảo trì của miếng đệm kim loại sóng
- Biện pháp phòng ngừa khi lắp đặt
Kiểm tra trước khi lắp đặt
Tình trạng gioăng: xác nhận không có vết lõm, vết nứt hoặc ăn mòn (đặc biệt là ở khu vực tôn).
Bề mặt mặt bích: làm sạch và kiểm tra độ phẳng (độ nhám Ra<0,8μm), không bị trầy xước hay rỉ sét.
Bu lông: sử dụng bu lông mới hoặc xác nhận không có biến dạng khi kéo và bôi chất chống co giật vào ren.
Các bước cài đặt đúng
Vị trí trung tâm: Miếng đệm phải bao phủ hoàn toàn bề mặt bịt kín của mặt bích và không được phép lệch.
Kiểm soát tải trước: siết chéo theo từng giai đoạn theo mô-men xoắn tiêu chuẩn (chẳng hạn như phương pháp ba bước 50%-80%-100% được ASME B16.5 khuyến nghị).
Tránh quá áp: Mô-men xoắn quá lớn có thể khiến nếp gấp bị xẹp (tham khảo tốc độ nén do nhà sản xuất cung cấp, thường là 30%-50%).
Hành vi bị nghiêm cấm:
Tái sử dụng các miếng đệm dẹt (hỏng đàn hồi).
Sử dụng búa hoặc dụng cụ khí nén để lắp đặt một cách mạnh mẽ.
- Tiêu chuẩn tháo lắp và thay thế
Các trường hợp cần thay thế
Hư hỏng kết cấu tôn: tôn bị xẹp, bị gãy hoặc bị sập một phần (mất đàn hồi).
Ăn mòn/mài mòn: Có thể nhìn thấy các vết rỗ, vết nứt hoặc bong tróc lớp phủ quy mô lớn trên nền kim loại.
Lịch sử rò rỉ: Rò rỉ lặp đi lặp lại ở cùng một vị trí miếng đệm cho thấy vòng đệm bị hỏng.
Quy trình tháo lắp an toàn
Giảm áp suất và làm mát đến nhiệt độ môi trường.
Nới lỏng các bu lông theo thứ tự chéo để tránh bề mặt mặt bích bị bật ra đột ngột.
Làm sạch cặn gioăng cũ (không dùng dụng cụ sắc nhọn cạo mặt bích).
- Thông số kỹ thuật lưu trữ và vận chuyển
Điều kiện bảo quản
Môi trường: nhiệt độ 5-30oC, độ ẩm 60%, tránh xa khí ăn mòn axit và kiềm.
Bao bì: Hộp cứng dạng túi chống ẩm nguyên bản để bảo quản, không cần xếp chồng hay uốn cong.
Yêu cầu vận chuyển
Cố định trong hộp chống sốc để tránh biến dạng gấp nếp do va đập.
Nhãn cho biết "Không được ấn" và "Chống ẩm".
