Vòng đệm chung có thể thực sự chịu được áp suất cao và nhiệt độ cao không?

Trong ngành dầu khí và khoan, hiệu suất bịt kín ảnh hưởng trực tiếp đến an toàn thiết bị và hiệu quả sản xuất. Vòng đệm khớp vòng, được thiết kế đặc biệt cho môi trường áp suất cao và nhiệt độ cao, được sử dụng rộng rãi trong các thiết bị sản xuất dầu khí và các cơ sở khoan. Tuy nhiên, nhiều kỹ sư và khách hàng doanh nghiệp vẫn thắc mắc: "Liệu vòng đệm khớp vòng có thực sự hoạt động đáng tin cậy trong điều kiện khắc nghiệt không?"
Bài viết này sẽ cung cấp phân tích toàn diện từ năm khía cạnh: nguyên tắc thiết kế, tính chất vật liệu, tiêu chuẩn và thông số kỹ thuật, trường hợp ứng dụng thực tế và đề xuất lựa chọn để trả lời câu hỏi này.

1. Nguyên tắc thiết kế của Vòng đệm chung

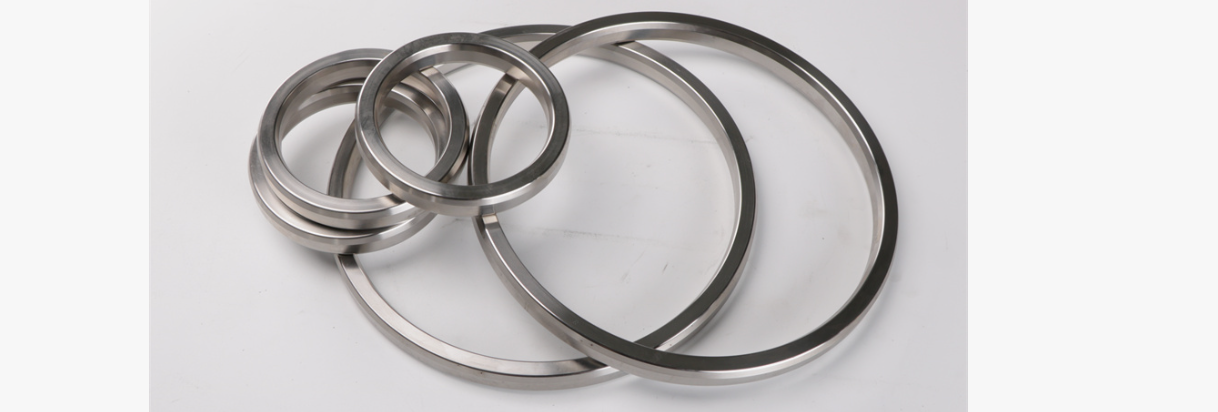

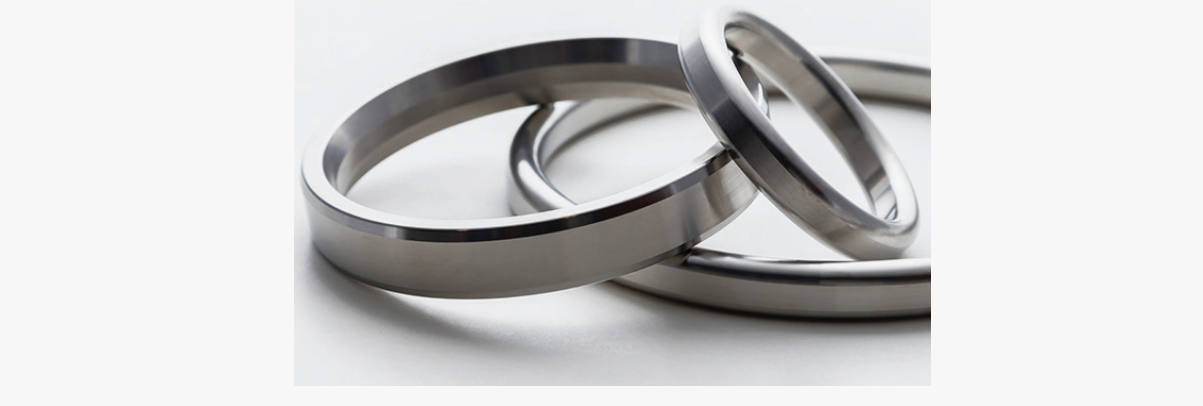

Miếng đệm khớp vòng, còn được gọi là miếng đệm RTJ (Ring Type Joint), là bộ phận bịt kín đặc biệt giúp đạt được độ kín hiệu quả thông qua áp suất cơ học. Nguyên tắc thiết kế cốt lõi của họ bao gồm:

Niêm phong áp suất do bu lông gây ra
Trong quá trình lắp đặt, bu lông tạo áp lực đồng đều lên mặt bích, làm cho phần kim loại mềm hơn của miếng đệm khớp vòng chảy vào các khoảng trống nhỏ trên bề mặt mặt bích, do đó tạo thành vòng đệm tiếp xúc kim loại với kim loại chặt chẽ và đáng tin cậy.

Niêm phong kim loại với kim loại
Không giống như các miếng đệm mềm truyền thống, các miếng đệm khớp vòng dựa vào dòng chảy kim loại và biến dạng nhựa để bịt kín, duy trì sự ổn định trong điều kiện áp suất và nhiệt độ cao, đồng thời ít bị biến dạng nén hoặc rò rỉ.

Thiết kế cơ khí thích ứng
Thiết kế mặt cắt ngang của miếng đệm khớp vòng được tính toán chính xác để thích ứng với độ nhám bề mặt và sự phân bổ ứng suất của các vật liệu mặt bích khác nhau, đảm bảo hiệu suất bịt kín đáng tin cậy lâu dài trong điều kiện làm việc khắc nghiệt.

Thiết kế độc đáo này làm cho các miếng đệm khớp vòng trở thành lựa chọn ưu tiên để làm kín áp suất cao và nhiệt độ cao trong các ngành công nghiệp dầu khí và hóa chất.

2. Tính chất vật liệu xác định khả năng chịu áp suất cao và nhiệt độ cao
Hiệu suất nhiệt độ cao và áp suất cao của miếng đệm khớp vòng có liên quan chặt chẽ đến vật liệu được sử dụng. Các vật liệu phổ biến bao gồm:

Kim loại mềm: như đồng, đồng nhôm, thép mềm hoặc hợp kim gốc niken, có đặc tính dẻo và bịt kín tốt.

Thép hợp kim nhiệt độ cao: chịu nhiệt và chống ăn mòn, duy trì độ bền trong điều kiện vận hành ở nhiệt độ cao.

Đặc tính vật liệu ảnh hưởng trực tiếp đến khả năng chịu áp suất và nhiệt độ của miếng đệm khớp vòng. Ví dụ, theo tiêu chuẩn API 6A và ASME B16.20, vòng đệm được thiết kế bằng vật liệu và kích thước cụ thể có thể chịu được áp suất hàng trăm bar và nhiệt độ hàng trăm độ C, đáp ứng các yêu cầu vận hành nghiêm ngặt của thiết bị đầu giếng dầu khí, đầu khoan và đường ống.

3. Thông số kỹ thuật tiêu chuẩn Đảm bảo độ tin cậy
Để đảm bảo độ tin cậy của vòng đệm trong môi trường áp suất cao và nhiệt độ cao, một số tiêu chuẩn công nghiệp trong nước và quốc tế đã được thiết lập:

API 6A: Tiêu chuẩn cho van và thiết bị đầu giếng trong ngành dầu khí, bao gồm các yêu cầu về xếp hạng áp suất, kích thước và vật liệu.

API 17D: Tiêu chuẩn cho thiết bị dưới biển, đảm bảo hiệu suất bịt kín trong môi trường dưới nước áp suất cao.

ASME B16.20: Tiêu chuẩn cho việc bịt kín mặt bích và đường ống công nghiệp, quy định việc sản xuất và thử nghiệm các vòng đệm.

Bằng cách tuân thủ nghiêm ngặt các tiêu chuẩn này, khả năng chịu áp suất, khả năng chịu nhiệt độ và hiệu suất chống rò rỉ của vòng đệm đã được xác minh về mặt kỹ thuật, cho phép các công ty tự tin sử dụng chúng trong các thiết bị quan trọng.

4. Hiệu suất của vòng đệm trong ứng dụng thực tế
Thiết bị khoan và đầu giếng dầu khí
Vòng đệm được sử dụng rộng rãi trong các đầu giếng áp suất cao, khớp nối ống khoan, van cây Giáng sinh và các thiết bị khác. Nguyên tắc bịt kín kim loại của chúng duy trì độ kín ngay cả khi thay đổi áp suất đột ngột và nhiệt độ cao, ngăn chặn rò rỉ dầu khí và đảm bảo an toàn sản xuất.

Đường ống hóa dầu
Trong đường ống hơi nước ở nhiệt độ cao hoặc đường ống vận chuyển chất lỏng ăn mòn, đặc tính chống ăn mòn và nhiệt độ cao của vòng đệm làm giảm đáng kể sự cố rò rỉ và cải thiện độ tin cậy vận hành đường ống.

5. Khuyến nghị lựa chọn và lắp đặt
Để tận dụng tối đa hiệu suất áp suất cao và nhiệt độ cao của vòng đệm, các công ty nên chú ý những điểm sau:

Chọn gioăng theo mức áp suất
Môi trường hoạt động khác nhau có áp suất và nhiệt độ khác nhau; do đó, các yêu cầu về mức áp suất trong tiêu chuẩn API và ASME cần được xem xét trong quá trình lựa chọn.

Kết hợp đúng vật liệu và kích thước mặt bích
Vòng đệm phải phù hợp với vật liệu bề mặt mặt bích, độ cứng và kích thước để đảm bảo khả năng bịt kín kim loại với kim loại hiệu quả.

Mô-men xoắn lắp đặt chính xác
Áp dụng mô men xoắn đồng đều của bu lông là rất quan trọng để đảm bảo độ kín đáng tin cậy. Cờ lê lực nên được sử dụng theo quy trình tiêu chuẩn trong quá trình lắp đặt.

Kiểm tra và bảo trì thường xuyên
Mặc dù các miếng đệm khớp vòng hoạt động ổn định trong môi trường áp suất cao và nhiệt độ cao, việc kiểm tra thường xuyên bề mặt mặt bích và tình trạng miếng đệm vẫn cần thiết sau khi sử dụng kéo dài để đảm bảo hoạt động an toàn liên tục.

Vòng đệm khớp vòng thực sự có thể chịu được áp suất cao và nhiệt độ cao nhờ thiết kế đệm kim loại độc đáo, vật liệu chất lượng cao, tiêu chuẩn và thông số kỹ thuật nghiêm ngặt cũng như phương pháp lắp đặt khoa học. Trong các thiết bị đường ống dẫn dầu, khí tự nhiên, khoan và nhiệt độ cao và áp suất cao, các miếng đệm khớp nối không chỉ mang lại khả năng bịt kín đáng tin cậy mà còn cải thiện đáng kể độ an toàn của thiết bị và hiệu quả sản xuất.
Đối với các doanh nghiệp, việc lựa chọn các miếng đệm khớp vòng chất lượng cao tuân thủ các tiêu chuẩn API 6A, API 17D và ASME B16.20, đồng thời tuân thủ nghiêm ngặt các quy trình lắp đặt và bảo trì là rất quan trọng để đảm bảo hoạt động an toàn và trơn tru khi vận hành ở nhiệt độ cao và áp suất cao.
