Làm thế nào để lắp đặt đúng cách các miếng đệm trao đổi nhiệt để đạt hiệu suất tối ưu?

Miếng đệm trao đổi nhiệt là những thành phần thiết yếu được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như hóa chất, dược phẩm, sản xuất điện và điều hòa không khí. Chúng tạo điều kiện kiểm soát nhiệt độ bằng cách truyền nhiệt giữa các chất lỏng. Tầm quan trọng của miếng đệm như bộ phận bịt kín trong hoạt động của bộ trao đổi nhiệt là không thể phủ nhận. Việc lắp đặt đúng các miếng đệm trao đổi nhiệt không chỉ đảm bảo tính toàn vẹn bịt kín của thiết bị mà còn cải thiện đáng kể hiệu suất và tuổi thọ của bộ trao đổi nhiệt. Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách lắp đặt đúng các miếng đệm trao đổi nhiệt để đảm bảo độ kín và hiệu suất nhiệt tối ưu trong quá trình vận hành.

1. Tìm hiểu chức năng của Vòng đệm trao đổi nhiệt
Chức năng chính của miếng đệm trao đổi nhiệt là cung cấp một lớp bịt kín hiệu quả, ngăn ngừa rò rỉ vật liệu và đảm bảo truyền nhiệt trơn tru trong bộ trao đổi nhiệt. Vòng đệm cũng ngăn chặn sự trộn lẫn hoặc lây nhiễm chéo giữa các phương tiện khác nhau, điều này rất quan trọng trong các ngành công nghiệp như sản xuất hóa chất và dược phẩm, nơi việc ngăn chặn rò rỉ các chất độc hại là điều tối quan trọng.

Việc lắp đặt miếng đệm không đúng cách có thể dẫn đến rò rỉ phương tiện, giảm hiệu suất trao đổi nhiệt, thiết bị quá nóng và thậm chí trục trặc. Vì vậy, việc đảm bảo lắp đặt miếng đệm đúng cách là điều cơ bản để duy trì hoạt động bình thường của thiết bị.

2. Công việc chuẩn bị trước khi lắp đặt gioăng trao đổi nhiệt
Trước khi lắp đặt đúng các miếng đệm trao đổi nhiệt, cần phải chuẩn bị kỹ lưỡng, bao gồm các khía cạnh sau:

(1) Kiểm tra vật liệu và thông số kỹ thuật của gioăng

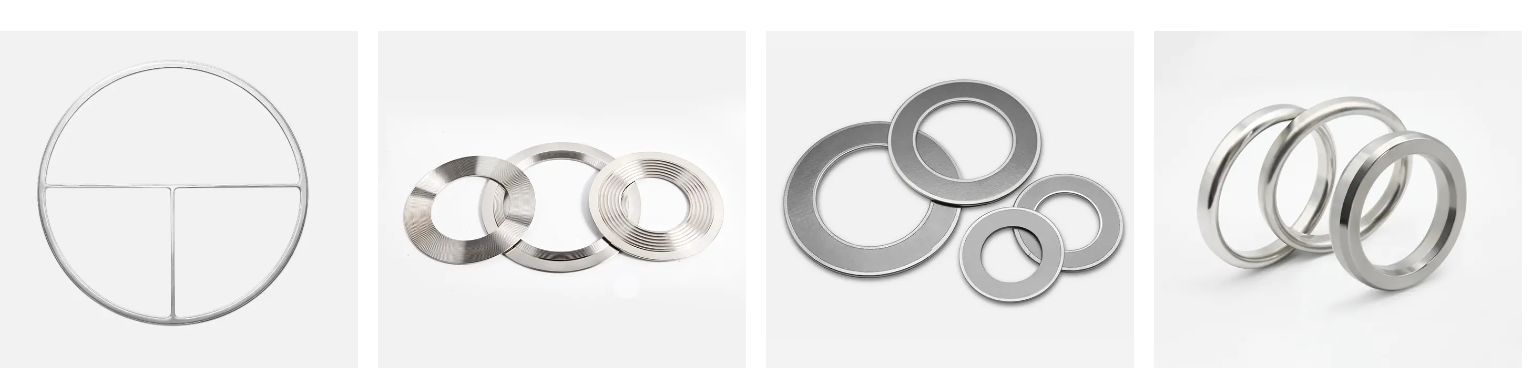

Vật liệu của miếng đệm trao đổi nhiệt phải được lựa chọn dựa trên môi trường hoạt động của thiết bị, đặc tính môi trường, nhiệt độ và điều kiện áp suất. Vật liệu đệm trao đổi nhiệt phổ biến bao gồm miếng đệm cao su, miếng đệm kim loại, miếng đệm than chì linh hoạt và miếng đệm PTFE. Khi chọn một miếng đệm, phải xác nhận nhiệt độ, áp suất và khả năng kháng hóa chất áp dụng của nó. Chỉ có vật liệu thích hợp mới có thể đảm bảo miếng đệm hoạt động ổn định lâu dài.
Hơn nữa, hãy đảm bảo rằng kích thước và thông số kỹ thuật của miếng đệm phù hợp với bề mặt tiếp xúc của bộ trao đổi nhiệt. Tránh sử dụng các miếng đệm không đáp ứng các thông số kỹ thuật vì điều này có thể dẫn đến khả năng bịt kín và rò rỉ kém.

(2) Làm sạch bề mặt tiếp xúc
Trước khi lắp đặt miếng đệm, bề mặt tiếp xúc của bộ trao đổi nhiệt phải sạch sẽ. Bề mặt tiếp xúc không được có dầu, bụi, ăn mòn và bất kỳ tạp chất nào có thể ảnh hưởng đến hiệu suất bịt kín của miếng đệm. Các phương pháp làm sạch có thể bao gồm sử dụng chất tẩy rửa, bàn chải hoặc vải và sử dụng khí nén để làm khô nếu cần thiết. Bất kỳ tạp chất hoặc bụi bẩn nhỏ nào cũng có thể ảnh hưởng đến hiệu suất bịt kín của miếng đệm, dẫn đến rò rỉ hoặc hư hỏng.

(3) Kiểm tra độ phẳng của bề mặt tiếp xúc
Bề mặt tiếp xúc của bộ trao đổi nhiệt cần phải phẳng và mịn. Nếu bề mặt tiếp xúc có vết trầy xước, biến dạng hoặc ăn mòn, điều này có thể khiến miếng đệm không thể bịt kín tốt. Nếu cần thiết, có thể sử dụng các dụng cụ đặc biệt để mài hoặc cắt bề mặt tiếp xúc để đảm bảo độ phẳng của nó.

(4) Chọn công cụ thích hợp
Khi lắp đặt gioăng trao đổi nhiệt cần có một số dụng cụ chuyên nghiệp như cờ lê, bu lông, dụng cụ kiểm tra áp suất. Những công cụ này giúp đảm bảo rằng miếng đệm nhận được áp lực đều trong quá trình lắp đặt và ngăn ngừa tình trạng nén hoặc lỏng quá mức.

3. Các bước lắp đặt đúng gioăng trao đổi nhiệt
Sau đây là các bước tiêu chuẩn để lắp đặt các miếng đệm trao đổi nhiệt. Thực hiện theo các bước này sẽ đảm bảo hiệu suất đệm kín tối ưu.
(1) Định vị miếng đệm
Đầu tiên, cẩn thận đặt miếng đệm lên bề mặt tiếp xúc của bộ trao đổi nhiệt. Đảm bảo rằng miếng đệm được căn chỉnh hoàn hảo với bề mặt tiếp xúc, tránh bất kỳ sự dịch chuyển hoặc uốn cong nào. Đối với các miếng đệm có yêu cầu về hướng (chẳng hạn như các miếng đệm kim loại có dấu), hãy đảm bảo đảm bảo hướng chính xác.
Trong quá trình lắp đặt, tránh dùng tay chạm trực tiếp vào bề mặt tiếp xúc của miếng đệm, đặc biệt đối với các vật liệu dễ bị nhiễm bẩn như than chì dẻo và miếng đệm cao su. Sử dụng các dụng cụ sạch sẽ hỗ trợ trong quá trình vận hành để giữ cho gioăng luôn sạch sẽ và nguyên vẹn.

(2) Lắp và xiết đều các bu lông
Sau khi đã có miếng đệm, hãy bắt đầu lắp các bu lông. Các bu lông nên được lắp đặt bắt đầu từ đường chéo của bộ trao đổi nhiệt và siết chặt đều. Đây là một bước quan trọng để đảm bảo phân bổ lực đều trên miếng đệm và hiệu suất bịt kín tối ưu. Tránh siết chặt tất cả các bu lông cùng một lúc; thay vào đó, hãy tiến hành dần dần để đảm bảo miếng đệm được nén đều.
Mô-men xoắn của mỗi bu lông phải được siết chặt theo thông số kỹ thuật do nhà sản xuất cung cấp. Nếu không có yêu cầu về mô-men xoắn cụ thể, có thể sử dụng cờ lê mô-men xoắn để đảm bảo lực siết thích hợp. Siết quá chặt có thể gây hư hỏng hoặc biến dạng miếng đệm, trong khi siết quá ít có thể dẫn đến độ kín kém.

(4) Phương pháp siết chéo
Sử dụng phương pháp siết chéo là cách phổ biến để đảm bảo lắp đặt đồng đều và hiệu suất bịt kín tốt của các miếng đệm trao đổi nhiệt. Bằng cách siết dần các bu lông theo hình chữ thập, miếng đệm sẽ nhận được lực đều. Thông thường, chỉ thực hiện siết chặt một phần ở vòng đầu tiên và thực hiện siết chặt toàn bộ ở vòng thứ hai.

(5) Kiểm tra rò rỉ
Sau khi cài đặt, việc kiểm tra rò rỉ là rất quan trọng. Hiệu suất bịt kín của miếng đệm có thể được kiểm tra bằng cách sử dụng thử nghiệm áp suất khí nén, thử nghiệm áp suất thủy lực hoặc dụng cụ phát hiện rò rỉ khí. Bằng cách tạo một áp suất nhất định và quan sát xem có rò rỉ hay không, bạn có thể đảm bảo rằng miếng đệm được lắp đúng cách.

(6) Kiểm tra trước khi vận hành
Trước khi bộ trao đổi nhiệt bắt đầu hoạt động, hãy thực hiện kiểm tra lần cuối. Kiểm tra các bu lông có bị lỏng hay không, đảm bảo miếng đệm được căn chỉnh đúng cách và xác nhận không có rò rỉ hoặc bất thường nào. Nếu cần, hãy siết lại các bu lông để đảm bảo độ kín thích hợp.

4. Các lỗi cài đặt thường gặp và giải pháp
Mặc dù việc lắp đặt miếng đệm có vẻ như là một quá trình đơn giản nhưng một số lỗi phổ biến vẫn có thể xảy ra trong quá trình vận hành thực tế. Dưới đây là một số lỗi thường gặp và cách tránh chúng:

(1) Siết chặt hoặc nới lỏng
Siết quá chặt hoặc nới lỏng các bu lông có thể dẫn đến hư hỏng miếng đệm hoặc khả năng bịt kín kém. Siết quá chặt có thể làm cho miếng đệm bị nứt hoặc mất tính đàn hồi, trong khi nới lỏng có thể dẫn đến rò rỉ. Do đó, hãy siết chặt theo yêu cầu về mô-men xoắn quy định và tạo áp lực đều để đảm bảo miếng đệm được căng đều.

(2) Bề mặt tiếp xúc không sạch
Bề mặt tiếp xúc bẩn là nguyên nhân phổ biến khiến độ kín kém. Bất kỳ bụi, dầu hoặc tạp chất nào cũng sẽ ảnh hưởng đến hiệu suất bịt kín của miếng đệm, vì vậy điều cần thiết là phải đảm bảo các bề mặt tiếp xúc hoàn toàn sạch sẽ trước khi lắp đặt.

(3) Sử dụng miếng đệm không khớp
Việc sử dụng các miếng đệm không khớp (chẳng hạn như kích thước không đúng hoặc vật liệu không phù hợp với điều kiện vận hành) sẽ dẫn đến hỏng đệm kín. Vì vậy, việc lựa chọn chất liệu và kích thước gioăng phù hợp là rất quan trọng. Chọn một miếng đệm phù hợp dựa trên các điều kiện vận hành (chẳng hạn như nhiệt độ, áp suất và môi trường) và đảm bảo nó phù hợp với bề mặt tiếp xúc của bộ trao đổi nhiệt.

(4) Bỏ qua sự lão hóa của gioăng
Các miếng đệm trao đổi nhiệt có tuổi thọ hạn chế. Tiếp xúc lâu dài với nhiệt độ cao, áp suất cao và môi trường hóa học ăn mòn có thể gây lão hóa miếng đệm và giảm hiệu suất bịt kín. Vì vậy, hãy thường xuyên kiểm tra tình trạng của gioăng và thay thế kịp thời các gioăng đã cũ hoặc hư hỏng để đảm bảo độ ổn định lâu dài của thiết bị.
