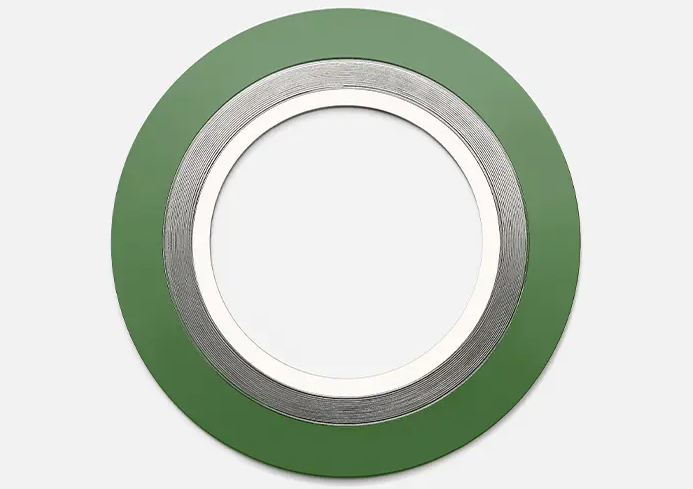

Một miếng đệm vết thương xoắn ốc là gì?

Miếng đệm vết thương xoắn ốc là một miếng đệm hỗn hợp kim loại-phi kim loại được sử dụng rộng rãi để bịt kín đường ống, van và bình chịu áp lực. Cấu trúc độc đáo của chúng kết hợp sức mạnh của kim loại với tính linh hoạt của phi kim, khiến chúng phù hợp để sử dụng trong các ứng dụng truyền thông có nhiệt độ cao, áp suất cao và ăn mòn. Bao gồm các dây kim loại được tạo hình xen kẽ và vật liệu độn mềm, các miếng đệm dạng xoắn ốc tạo thành một lớp bịt kín hiệu quả cao khi được nén giữa hai mặt bích. Vương miện hình chữ V ở trung tâm dải kim loại hoạt động như một lò xo, giúp miếng đệm tăng độ đàn hồi trong các điều kiện khác nhau. Vật liệu độn và dây có thể được điều chỉnh để đáp ứng các yêu cầu tương thích hóa học khác nhau.

1. Cấu trúc và thành phần của vòng đệm vết thương xoắn ốc
Dải kim loại: Thường được làm bằng hợp kim chống ăn mòn như thép không gỉ (chẳng hạn như 304 và 316), titan và monel, các dải kim loại được ép thành mặt cắt ngang hình chữ V hoặc hình chữ W để tạo ra sự hỗ trợ đàn hồi.
Lớp chất độn phi kim loại: Thường được làm bằng các vật liệu như than chì, polytetrafluoroethylene (PTFE) và mica, các lớp chất độn này được nhúng giữa các dải kim loại để tạo ra lớp bịt kín và bù đắp cho những bất thường trên bề mặt. Vòng trong và vòng ngoài (Tùy chọn):
Vòng trong: Ngăn chặn vật liệu làm mòn miếng đệm bên trong, giảm nguy cơ dải kim loại bị lỏng.
Vòng ngoài (Thép cacbon hoặc thép không gỉ): Định vị miếng đệm, ngăn chặn lực nén quá mức và cải thiện khả năng chịu áp lực.

2. Tính năng và ưu điểm
Chịu được các điều kiện khắc nghiệt: Chịu được nhiệt độ cao (lên tới 1000°C hoặc cao hơn, tùy thuộc vào vật liệu) và áp suất cao (chẳng hạn như mặt bích Loại 900 trở lên).
Độ kín tuyệt vời: Sự kết hợp giữa vật liệu kim loại và phi kim loại thích ứng với những bất thường nhỏ trên bề mặt mặt bích.
Kháng hóa chất: Tương thích với các môi trường như axit, kiềm, dầu và khí bằng cách chọn các kim loại và vật liệu độn khác nhau.
Khả năng phục hồi đàn hồi: Cấu trúc xoắn ốc của dải kim loại duy trì độ kín ngay cả khi áp suất thay đổi.

3. Các loại phổ biến Vòng đệm vết thương xoắn ốc
Loại cơ bản (Không có vòng): Chỉ chứa các lớp quấn xoắn ốc kim loại và phi kim loại, phù hợp với mặt bích tiêu chuẩn.
Loại có vòng trong: Tăng cường khả năng chịu áp suất bên trong, phù hợp với môi trường có áp suất cao hoặc dễ bị ăn mòn.
Loại có vòng ngoài: Dễ dàng lắp đặt và định vị, ngăn chặn tình trạng sập gioăng. Vòng đệm vết thương xoắn ốc: Kết hợp ưu điểm của cả hai loại và phù hợp cho các ứng dụng đòi hỏi khắt khe (chẳng hạn như API 6A).

4. Ứng dụng của miếng đệm vết thương xoắn ốc
Hóa dầu: Mặt bích ống, lò phản ứng và bộ trao đổi nhiệt.
Công nghiệp điện: Tua bin hơi nước và hệ thống nồi hơi nhiệt độ cao.
Dược phẩm/Thực phẩm: Các ứng dụng yêu cầu làm đầy PTFE hợp vệ sinh.
Hàng không vũ trụ: Phớt hệ thống nhiên liệu.

5. Cân nhắc lựa chọn
Phù hợp với vật liệu: Chọn dải kim loại và lớp độn dựa trên độ ăn mòn và nhiệt độ của vật liệu.
Tiêu chuẩn mặt bích: Xác nhận xếp hạng mặt bích (chẳng hạn như ANSI, DIN và JIS) và kích thước.
Đánh giá áp suất: Mật độ cuộn dây khác nhau ảnh hưởng đến khả năng chịu áp lực.
Yêu cầu lắp đặt: Các bu lông phải được siết chặt đều để tránh hiện tượng quá áp cục bộ có thể dẫn đến hỏng hóc.

6. So sánh với các gioăng khác
Vòng đệm phẳng bằng kim loại: Độ cứng cao nhưng độ bù kém, yêu cầu tải trọng bu lông cực cao.
Vòng đệm cao su: Chỉ thích hợp với nhiệt độ và áp suất thấp và dễ bị lão hóa.
Vòng đệm bằng than chì tổng hợp: Không có kim loại hỗ trợ và dễ bị giòn ở nhiệt độ cao.
